Защита камеры заднего вида Стрелка → SKU: 40216044

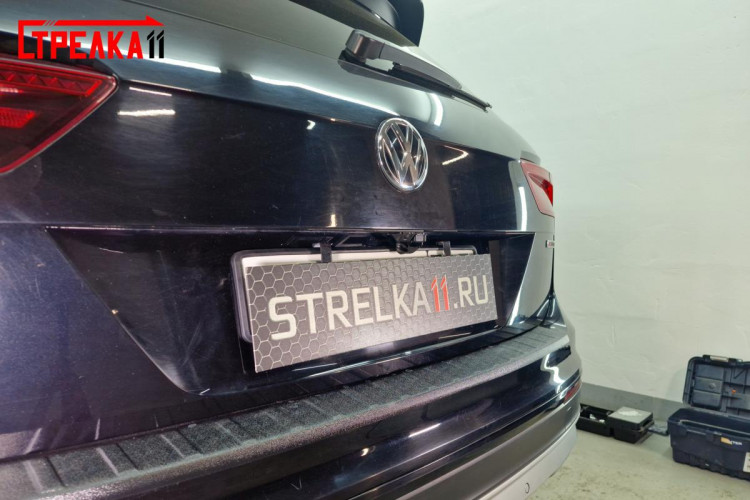

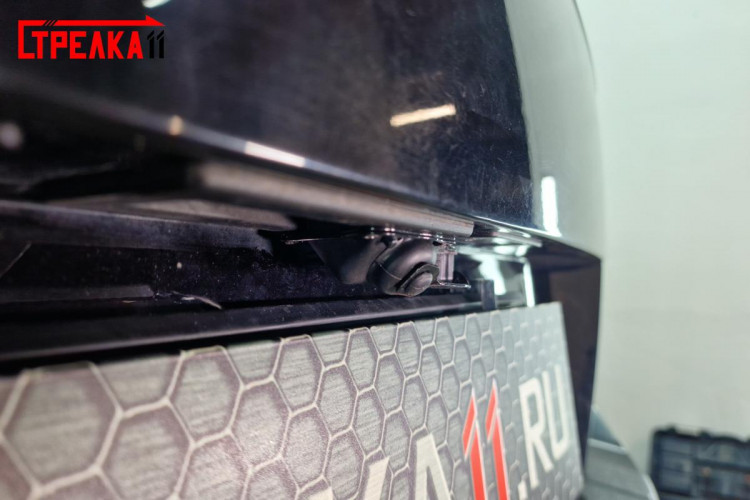

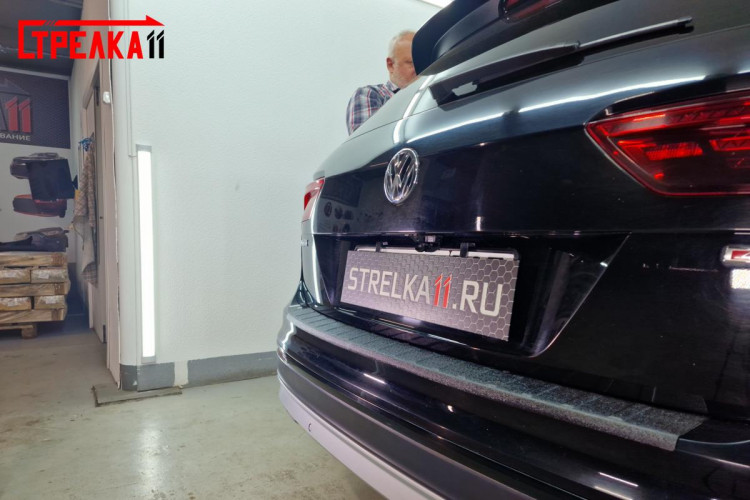

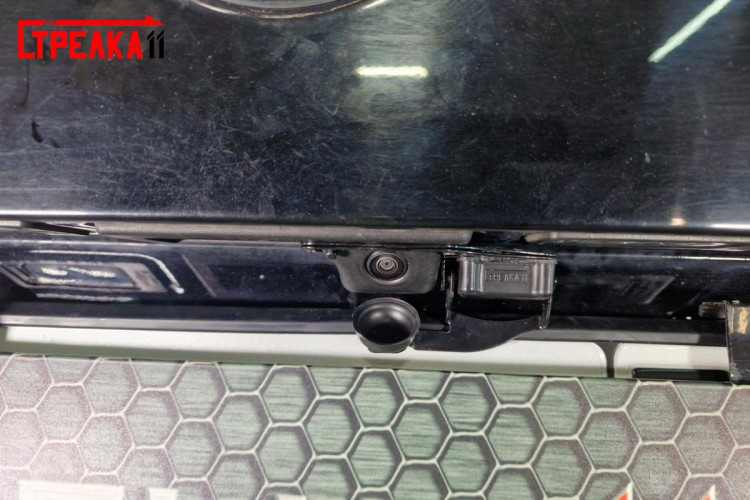

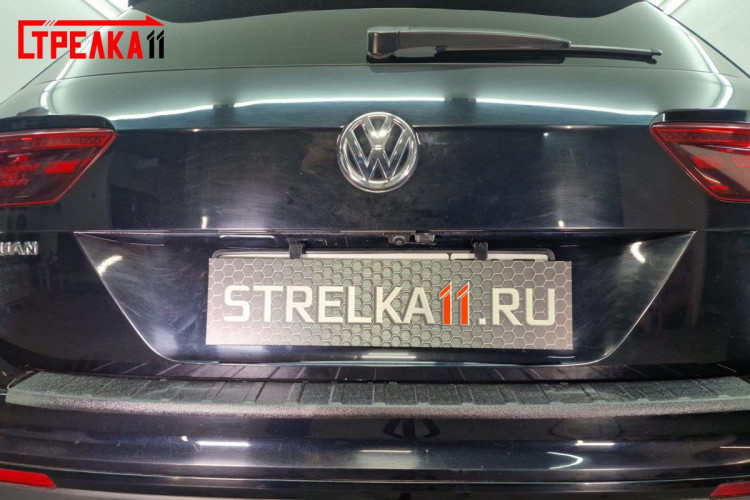

Автоматическая защита камеры заднего вида Стрелка.

Только для штатных камер установленных заводом производителем. Предотвратит загрязнение объектива камеры при плохих погодных условиях и от механических повреждений линзы. Используйте все возможности камеры заднего вида на 100%. При любых погодных условиях (за исключением глобальных катаклизмов и форс-мажорных ситуаций). Больше вам не придется выходить из автомобиля для того, чтобы протереть линзу камеры из-за плохого обзора на экране монитора.

Принцип работы: Автоматическая защита камеры заднего вида работает следующим образом, включаете заданию передачу, крышка открывает камеру заднего вида, отключаете передачу, крышка закрывает камеру заднего вида. Защитная крышка камеры заднего вида производства компании "Стрелка11" устанавливается на автомобили только со штатной камерой заднего вида установленными непосредственно заводом производителем автомобиля.

Круговой обзор: в автомобилях оснащённых системой кругового обзора (4 камеры) при её включении во время движения вперед, задняя камера будет закрыта устройством ССА, но когда вы двигаетесь назад все 4 камеры открыты, а задняя камера всегда будет чистой.

Безопасность: Защитная крышка камеры заднего вида имеет две активные степени защиты в виде само восстанавливаемых предохранителей, общего заземления и две пассивные защиты в современных стабилизаторах тока. Таким образом, плата управления защитной крышки камеры абсолютно безопасна для систем Вашего автомобиля и сама защищена от коротких замыканий бортовой цепи автомобиля. Наша защитная крышка камеры заднего вида имеет добровольный сертификат соответствия на сам продукт а также на его установку.

Гарантийное обслуживание: Слетит ли Ваш автомобиль с гарантийного обслуживания, из-за того что на него было установлено дополнительное оборудование в не СТО официального дилера? Если Вы установили защитную шторку заднего вида в любом сертифицированным сервисном центре, то официальный дилер не имеет права отказать вам в гарантийном обслуживании автомобиля без письменного объяснения причины и уж тем более без экспертизы. Если поломка автомобиля не связана с установленным дополнительным оборудованием, то официальный дилер обязан выполнять ремонт по гарантии, если были выполнены все требования по эксплуатации автомобиля.

Гарантия. Продукция сертифицирована и имеет все необходимые документы. Предоставляется официальная гарантия производителя сроком на 1 год.

Комплектация:

1. Инструкция по подключению - 1 шт.
2. Защитное устройство (крышка с корпусом) - 1 шт.
3. Блок электронного управления (в корпусе) - 1 шт.
4. Металлический шаблон - 1 шт.
5. Провода - 3 шт.
6. Крепеж (саморезы) - 4 шт.
7. Отвертка - 1 шт.
8. Сверло (Ф4мм) - 1 шт.
9. Сверло (Ф1.5мм) - 1 шт.
10. Стяжки - 1 комплект
11. Предохранитель (3А - 5А) - 1 шт.

1. ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗАЩИТНОГО УСТРОЙСТВА:

1.1 Металлический шаблон:
При установке защитного устройства (2), Вам потребуется металлический шаблон (поставляется в комплекте с оборудованием).

1.2 Разметка:
Прикладываем металлический шаблон (4), шилом, либо другим подходящим инструментом, отмечаем по шаблону место сверления.

1.3 Демонтаж и сверление:
Для удобства прокладки проводов, демонтируем плафон подсветки номерного знака. Высверливаем отверстие диаметром 4мм (8).

1.4 Монтаж и проверка позиционирования:
После того как просверлили отверстие диаметром 4мм, производим установку накладки в ее штатное место. Берем защитное устройство (2) и, продев провода в только что просверленное отверстие, прикладываем защитное устройство (2) к месту его будущего крепления. Ручным воздействием на механизм (аккуратно и плавно)  закрываем крышку защитного устройства и проверяем плотность ее прилегания к камере заднего вида. Если крышка прилегает плотно, отмечаем места крепления защитного устройства и переходим к следующему шагу.

1.5 Сверление оставшихся отверстий:
Высверливаем остальные отверстия меньшего диаметра (1.5 мм) под крепление.

1.6 Установка всех деталей автомобиля на место:
Маленькими саморезами (6) фиксируем защитное устройство (2) на его посадочном месте. Повторно (аккуратно) проверяем свободный ход крышки защитного устройства (2) и плотность ее прилегания к камере заднего вида.

Далее переходим к монтажу электропроводки.

2. МОНТАЖ БЛОКА ЭЛЕКТРОННОГО УПРАВЛЕНИЯ И СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРО-ЦЕПИ АВТОМОБИЛЯ.

ВНИМАНИЕ! Устройство работает при напряжении 12V и силе тока 0,5А

2.1 Снять обшивку крышки багажника (задней двери).
2.2 Установить блок электронного управления (рис.1 - №1) на расстоянии не более 40см от защитного устройства (рис.1 - №2). Зафиксировать блок электронного управлени (рис.1 - №1) стяжками (10).
2.3 Соединить электропроводку по схеме.

(Рис.1)

2.3.1 Красный провод от блока электронного управления (рис.1 - №1) соединить с плюсовым проводом, который идет от замка зажигания через предохранитель (рис.2 - №11).
2.3.2 Подключиться к «-» (земле) черным проводом от блока электронного управления (рис.1 - №1)
2.3.3 Синий провод от блока электронного управления (рис.1 - №1) подключить к «+» (плюсу) лампочки заднего хода
2.3.5 Соединить зеленый и белый провода блока электронного управления (рис.1 - №1) с аналогичными от защитного устройства (рис.1 - №2).

ВНИМАНИЕ! Ни в коем случае нельзя замыкать белый провод с зеленым при включенном блоке электронного управления (рис.1 - №1).

Если все подключено правильно – при включении зажигания, крышка защитного устройства (рис.1 - №2) должна закрыться.

Инструкция универсальная и содержит общий принцип установки автоматической защиты камеры заднего вида. Фотоматериалы могут отличаться, но схема установки остается той же.
